Ein fachgerecht installiertes Kurzschienen-Montagesystem gewährleistet eine sichere Befestigung der Paneele und erhält gleichzeitig die Dachintegrität, die Witterungsbeständigkeit und die langfristige strukturelle Leistungsfähigkeit aufrecht.

1. Das Montagesystem für Metalldächer mit kurzer Schiene verstehen

Eine kurze Schienen-SolarmontagestrukturBesteht üblicherweise aus: kurzen Aluminiumschienen, Dachbefestigungswinkeln, L-Füßen oder Montagefüßen, selbstschneidenden Schrauben oder Befestigungselementen, EPDM-Dichtungen, Modulklemmen, Schienenverbindern (falls erforderlich), Erdungs- und Potentialausgleichskomponenten

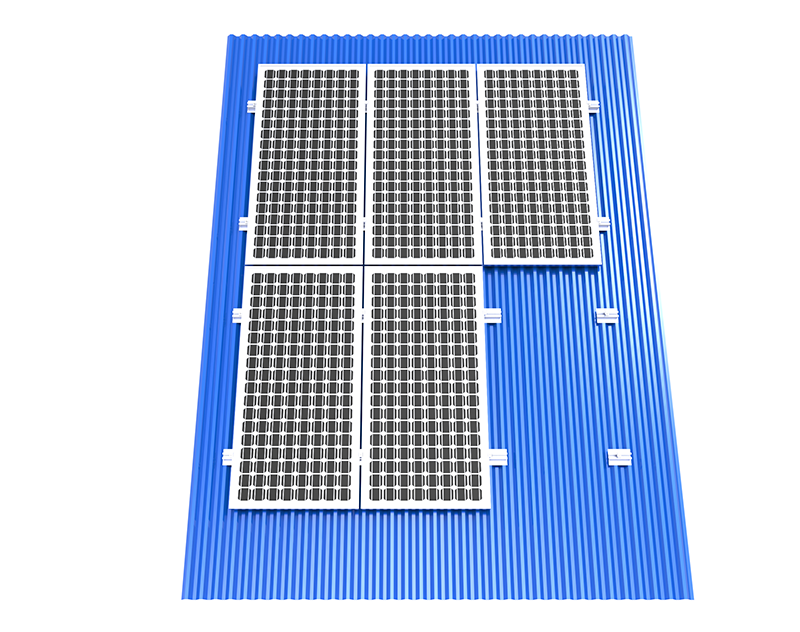

Die kurzen Schienen dienen als Verbindungspunkte zwischen dem Dach und den Solarmodulen. Anstelle durchgehender Schienen, die sich über die gesamte Anlage erstrecken, stützen mehrere kurze Abschnitte die Paneele an bestimmten Montagepunkten.

2. Vorbereitung vor der Installation: Überprüfen Sie die Dachkonstruktion. Untersuchen Sie das Dach vor der Installation sorgfältig.

Prüfen Sie: Dachmaterialart, Dachstärke, Lage der Tragkonstruktion, Alter und Zustand des Daches, Vorhandene Schäden oder Korrosion, Verfügbare Montagefläche

Das Dach muss ausreichend tragfähig sein, um folgende Gewichte zu tragen: Gewicht der Solarmodule, Gewicht der Montagekonstruktion, Windkräfte, Schneelasten

Systemdesign bestätigen

Prüfen Sie die technischen Zeichnungen und den Installationsplan, einschließlich: Anordnung der Schalttafeln, Positionen der Befestigungspunkte, Schienenabstand, Neigungswinkel (falls zutreffend), Spezifikationen der Befestigungselemente, Anforderungen an Wind- und Schneelasten

Falsche Montageorte können die strukturelle Festigkeit verringern und das Dach beschädigen.

3. Installationsplan markieren

Genaues Markieren ist für die korrekte Ausrichtung unerlässlich. Schritte: Dachfläche ausmessen. Position jedes Solarmoduls bestimmen. Montagepunkte gemäß Konstruktionszeichnung markieren. Gleichmäßigen Abstand zwischen den Modulen sicherstellen. Ausrichtung an Dachnähten oder Dachsparren prüfen, falls erforderlich.

Verwenden Sie Kreidelinien oder Laserwerkzeuge, um die Montagepunkte gerade zu halten.

4. Dachmontagehalterungen anbringen

Die Art der Halterung hängt von der Konstruktion des Metalldachs ab.

A. Wellblechdach

Typische Montage: Dachkonstruktionsstützen lokalisieren. Montagehalterung über der vorgesehenen Stelle positionieren. Bei Bedarf Vorbohrungen anbringen. Wasserdichtes Dichtmittel auftragen. Schrauben mit EPDM-Unterlegscheiben einsetzen. Befestigungselemente gemäß Herstellervorgaben festziehen.

Die EPDM-Dichtung verhindert das Eindringen von Wasser im Bereich der Schraube.

B. Stehfalz-Metalldach

Bei Stehfalzdächern werden üblicherweise Klemmsysteme verwendet.

Montage: Klemmen über der Dachnaht positionieren. Klemmen ohne Bohren befestigen. Klemmschrauben festziehen. Sicherstellen, dass die Klemme die Naht fest umschließt. Vorteile: Keine Dachdurchdringung, reduziertes Leckagerisiko, schnellere Montage

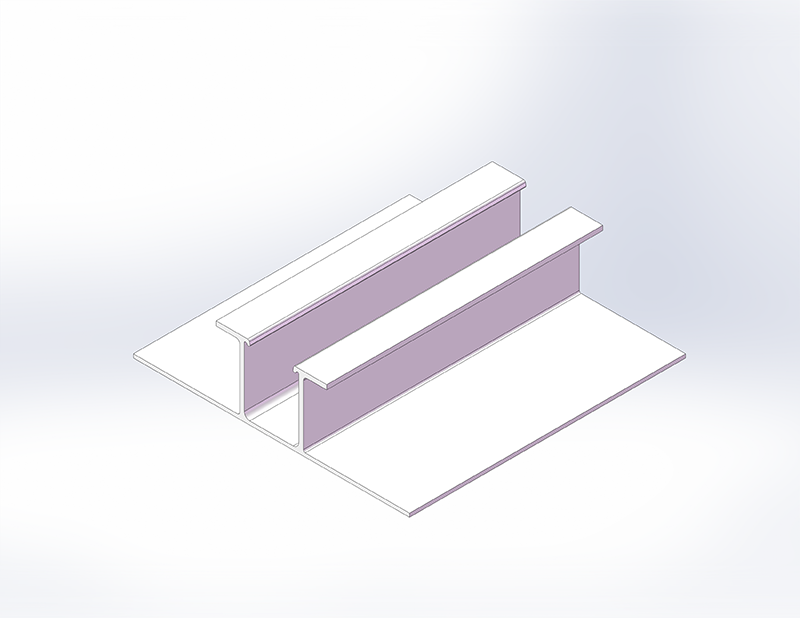

5. Kurze Schienen montieren

Nachdem die Dachhalterungen montiert sind, befestigen Sie die kurzen Schienen.

Schritte: Die kurze Schiene auf die Montagefüße setzen. Die Schienen horizontal und vertikal ausrichten. Die Schienen mit Schrauben oder Befestigungselementen sichern. Den Schienenabstand gemäß den Spezifikationen des Solarmoduls überprüfen. Sicherstellen, dass alle Schienen waagerecht sind.

Wichtige Prüfungen: Ausrichtung der Schienen, korrekter Abstand, ordnungsgemäßes Anzugsmoment der Schrauben, keine Verformung der Aluminiumbauteile

6. Solarmodulklemmen anbringen

Bei kurzen Schienensystemen werden PV-Module üblicherweise mit Aluminiumklemmen befestigt.

Endklemmen

Wird an den Außenkanten der Anlage verwendet. Installation: Das erste Solarmodul auf die Schiene setzen. Endklemmen einsetzen. Modulposition anpassen. Klemmen festziehen.

Mittelklemmen

Zur Verwendung zwischen benachbarten Paneelen. Montage: Das zweite Paneel neben das erste positionieren. Mittelklemmen zwischen die Paneele einsetzen. Erforderlichen Paneelabstand einhalten. Fest anziehen.

Die Klemmen dürfen nicht zu fest angezogen werden, da zu hoher Druck den Modulrahmen beschädigen kann.

7. Solarmodule installieren

Montageschritte für die Paneele: Module vorsichtig auf die Montagekonstruktion heben. Paneele gemäß dem Layout platzieren. Module mit Klemmen befestigen. Modulkabel anschließen. Kabel mit Clips oder Kabelmanagementsystemen ordnen.

Während der Installation: Betreten Sie die Solarmodule nicht. Vermeiden Sie, Werkzeuge auf die Module fallen zu lassen. Halten Sie die Anschlüsse sauber und trocken. Schützen Sie die Dachoberfläche vor Beschädigungen.

8. Überlegungen zur Wasserdichtigkeit

Die Aufrechterhaltung der Dachabdichtung ist einer der wichtigsten Aspekte bei der Installation von Solaranlagen auf Metalldächern.

Empfohlene Vorgehensweisen: Verwenden Sie zugelassene, wasserdichte Befestigungsmittel. Montieren Sie EPDM-Unterlegscheiben fachgerecht. Tragen Sie bei Bedarf kompatible Dichtstoffe auf. Vermeiden Sie unnötige Dachdurchdringungen. Ziehen Sie Schrauben nicht zu fest an, da dies die Dichtungen beschädigen kann. Bei Metalldächern kann eine unsachgemäße Installation folgende Folgen haben: Wassereintritt, Korrosion an den Befestigungsmitteln, Dachschäden, verkürzte Lebensdauer des Systems

9. Erdung und Potenzialausgleich

Ein vollständiges Solarmontagesystem erfordert eine ordnungsgemäße Erdung.

Arbeitsschritte: 1. Verbindungsklemmen zwischen Schienen und Modulen anbringen. 2. Aluminiumkomponenten elektrisch verbinden.

Erdungsleiter installieren. Durchgängigkeit prüfen. Montagesystem an das Gebäudeerdungssystem anschließen. Die Verwendung kompatibler Materialien ist wichtig, da Aluminium und andere Metalle bei unsachgemäßer Verbindung galvanische Korrosion erleiden können.

10. Endabnahme

Vor der Inbetriebnahme des Systems muss die gesamte Anlage überprüft werden.

Mechanische Prüfung: Alle Befestigungselemente sind fest angezogen, die Schienen sind ausgerichtet, die Module sind sicher befestigt

Die Halterungen sind ordnungsgemäß befestigt, es liegen keine Dachschäden vor.

Wasserdichtigkeitsprüfung: Prüfen Sie: Keine beschädigten Dachplatten, korrekte Abdichtung an Durchdringungen, ordnungsgemäße Dichtungsinstallation. Elektrische Prüfung: Prüfen Sie: Erdungsdurchgang, Kabelführung, Steckerverbindungen, Modulpolarität.

Häufige Montagefehler, die bei der Befestigung an schwachen Dachbereichen vermieden werden sollten

Eine Montage nur auf Dachplatten ohne strukturelle Unterstützung hält möglicherweise nicht den Windlasten stand.

Lösung:An zugelassenen Bauteilen befestigen oder geeignete Montageverfahren anwenden.

Falsche Schraubenmontage

Zu den Problemen gehören: Zu festes Anziehen, zu lockeres Anziehen, fehlende Dichtscheiben

Lösung:Die vorgegebenen Drehmomentanforderungen sind einzuhalten.

 Schlechte Schienenausrichtung: Falsch ausgerichtete Schienen können die Paneelmontage erschweren und zu ungleichmäßiger Belastung führen.

Lösung:Vor der Montage der Schienen sorgfältig messen. Unverträgliche Metalle mischen.

Der direkte Kontakt zwischen Aluminium und bestimmten Metallen kann die Korrosion beschleunigen.

Lösung:Verwenden Sie zugelassene Befestigungsmittel und Isoliermaterialien.

Dachausdehnung ignorieren

Metalldächer dehnen sich bei Temperaturänderungen aus und ziehen sich bei Temperaturänderungen zusammen.

Lösung:Verwenden Sie Montagekomponenten, die für die Aufnahme von Wärmebewegungen ausgelegt sind.

Vorteile von Metalldachmontagesystemen mit kurzen Schienen

Schnellere Installation Weniger Bauteile und kürzere Schienen verkürzen die Installationszeit.

Geringerer Materialverbrauch: Im Vergleich zu herkömmlichen Schienensystemen wird weniger Aluminium benötigt.

Leichtbauweise reduziert die zusätzliche Dachbelastung.

Flexibles Layout, geeignet für verschiedene Metalldachprofile.

Kosteneffizienz: Geringere Material- und Arbeitskosten für viele Dachprojekte.

Anwendungsbereiche: Kurze Metalldachmontagesysteme werden häufig verwendet für: Gewerbliche Dachsolaranlagen, Industriegebäude, Lagerhallen, landwirtschaftliche Gebäude, Wohnhäuser mit Metalldächern, Solaranlagen in Fabriken.

Abschluss

Kurze Schienensysteme für die Montage von Solarmodulen auf Metalldächern bieten eine effiziente und zuverlässige Methode. Eine erfolgreiche Installation setzt eine präzise Planung, korrekte Befestigungsmethoden, eine fachgerechte Abdichtung und die sorgfältige Beachtung der statischen Anforderungen voraus. Bei fachgerechter Installation gewährleisten kurze Schienensysteme jahrzehntelang eine sichere und stabile Montage der Solarmodule und erhalten gleichzeitig die Leistungsfähigkeit und Integrität des Metalldachs.
