Anleitung zur Installation einer bodenmontierten Solaranlage aus Aluminium
Der Installationsprozess umfasst im Allgemeinen die Standortbewertung, die Vorbereitung des Fundaments, die Montage der Trägerkonstruktion, die Installation der Solarmodule, die elektrische Koordination und die Endabnahme.
1. Standortbewertung und -vorbereitung
Vor der InstallationAluminium-Bodenmontagesystem, den Installationsort zu bewerten, um festzustellen, ob er für die Entwicklung von Solaranlagen geeignet ist.
Wichtige Überlegungen:
Sonneneinstrahlung:
Wählen Sie einen Bereich mit möglichst geringer Beschattung durch Bäume, Gebäude oder das umliegende Gelände.
Bodenbeschaffenheit:
Führen Sie eine Bodenuntersuchung durch, um die Bodenart, die Tragfähigkeit und die Eignung von Pfählen, Betonfundamenten oder Erdankern zu ermitteln.
Hangneigung und Gelände:
Prüfen Sie das Gefälle des Geländes. Viele Aluminium-Bodensysteme können unebenes Gelände ausgleichen, aber bei extremen Gefällen können spezielle technische Lösungen erforderlich sein.
Wind- und Schneelasten:
Die Konstruktion muss unter Berücksichtigung der örtlichen Umweltbedingungen ausgelegt werden, einschließlich:
Maximale WindgeschwindigkeitSchneefallseismische Anforderungen,Örtliche Bauvorschriften
Planung des Array-Layouts:Bestimmen:Ausrichtung der PaneeleNeigungswinkelReihenabstandZugriffspfade
Wartungsbereiche
2. Das Fundamentsystem vorbereiten
Das Fundament trägt die gesamte Solarmontagekonstruktion, daher ist eine fachgerechte Installation von entscheidender Bedeutung.
Gängige Fundamentoptionen sind:
A. Erdungsschrauben
Erdschrauben werden häufig für Aluminium-Solarhalterungen verwendet, da sie die Installationszeit verkürzen und Betonarbeiten vermeiden.
Installationsschritte:
Markieren Sie die Fundamentpositionen gemäß der Lageplanzeichnung.
Verwenden Sie Spezialgeräte, um die Erdanker in den Boden zu treiben.
Verifizieren:
EinbautiefeVertikale Ausrichtung,Drehmomentwiderstand
An den bereits angebrachten Schrauben können Halterungen oder Pfosten befestigt werden.
Vorteile: Schnelle Installation,Minimale Bodenbeeinträchtigung,Einfache Demontage und Recycling

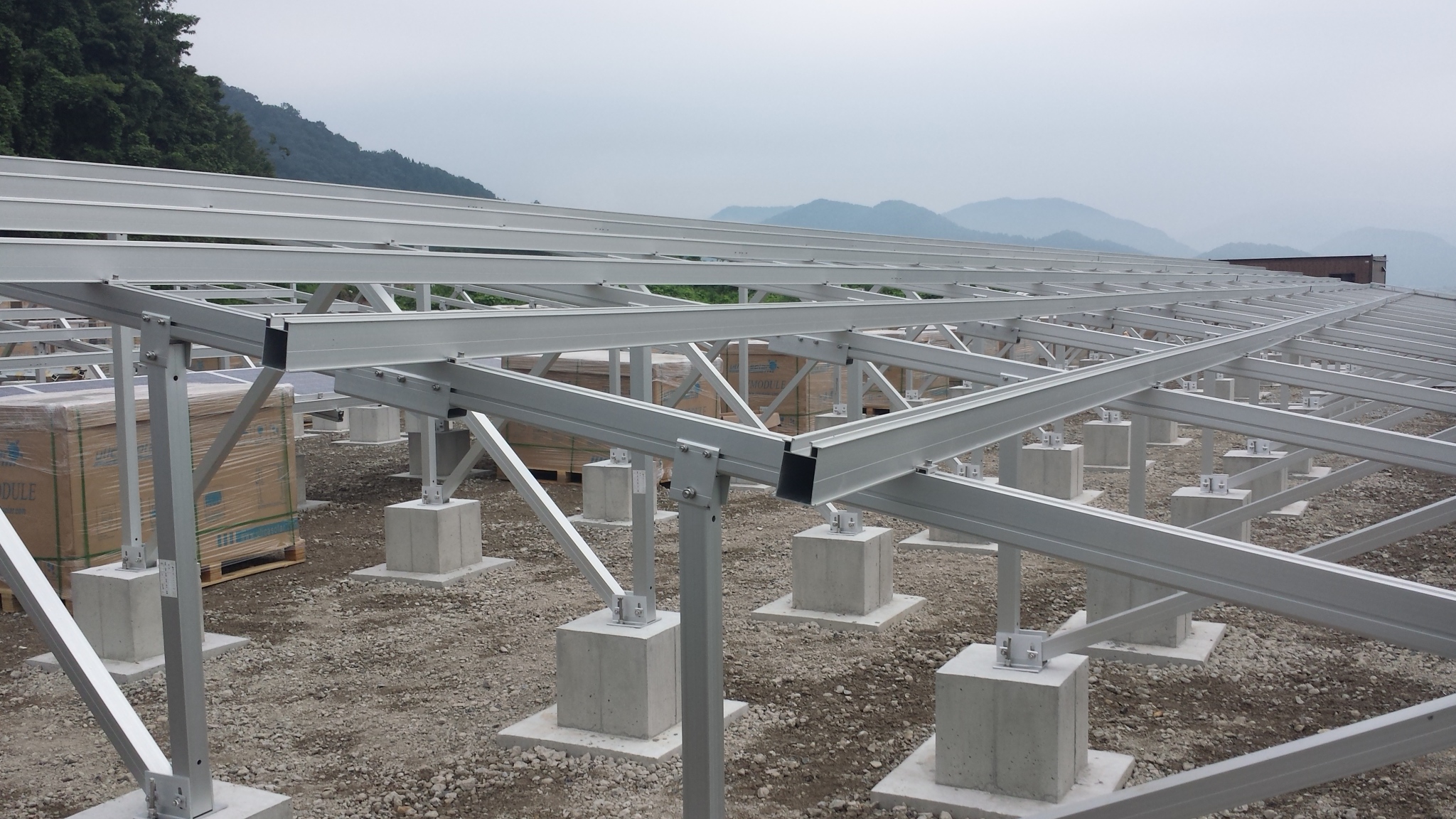

B. Betonfundamente
Betonfundamente eignen sich für große Solarparks oder Standorte mit schwachen Bodenverhältnissen.
Schritte:
Fundamentlöcher ausheben.
Bei Bedarf Bewehrungsstahl einbauen.
Positionieren Sie die eingelassenen Schrauben oder Montagehalterungen.
Für Beton. Für ausreichend Aushärtungszeit sorgen.
Aluminium-Stützpfosten montieren.
C. Rammpfähle
Bei Großprojekten werden üblicherweise verzinkte Stahlpfähle in den Boden gerammt, auf denen dann Aluminiumschienen und -komponenten montiert werden.
Schritte:Pfahlstandorte vermessen und markieren.Die Pfähle bis zur erforderlichen Tiefe in den Boden rammen.Ausrichtung und Höhe prüfen.
Aluminiumhalterungen und -schienen montieren.

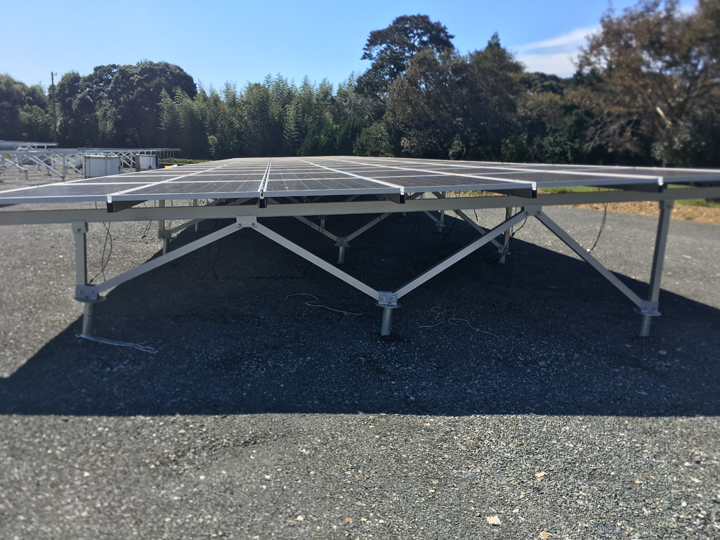

3. Aluminium-Stützpfosten montieren
Nach Fertigstellung der Fundamente werden die vertikalen Stützelemente montiert.
Typische Komponenten sind:Aluminiumsäulen/Pfosten,Vorder- und Hinterbeine,Verstellbare HalterungenVerbindungsklemmen,Kreuzstreben
Installationsprozess:Pfosten an Fundamenten befestigen.Abstand zwischen den Stützen prüfen.
Verwenden Sie eine Wasserwaage, um die vertikale Ausrichtung zu überprüfen.Die Schrauben gemäß den Herstellervorgaben festziehen.
Eine korrekte Ausrichtung ist wichtig, da ungleichmäßige Stützen zu Spannungen auf den Solarmodulen führen können.
4. Aluminiumschienen und -träger montieren
Die Aluminiumschienen bilden die Oberfläche, auf der die Solarmodule montiert werden.
Installationsschritte:Positionieren Sie die Hauptträger zwischen den Stützpfosten.Befestigen Sie die Träger mit Konstruktionsbolzen oder Klemmen.
Montieren Sie Montageschienen quer über die Anordnung.
Überprüfen:Geradheit der SchieneSchienenabstand,NeigungswinkelFestigkeit der Befestigungselemente
Aluminiumschienen sollten nicht mit Gewalt in Position gebracht werden, da Verbiegen oder Verformen die Struktur schwächen kann.
5. Halterungen und Modulklemmen montieren
Die Solarpaneele werden mit speziellen Aluminiumklemmen befestigt.
Es gibt zwei Haupttypen von Klemmen:Mittelklemmen,Wird zwischen zwei Solarmodulen verwendet.
Funktionen:Paneelabstände einhalten,Sichern Sie angrenzende Module,EndklemmenWird an den Rändern der Solaranlage verwendet.
Funktionen:Halten Sie das erste und das letzte Panel fest,Bewegungen unter Windlasten verhindern
Installation:
Platzieren Sie die Paneele auf den Montageschienen.
Klemmen in die Schienenkanäle einsetzen.Position des Bedienfelds anpassen.Die Klemmen mit dem empfohlenen Drehmoment festziehen.
Vermeiden Sie ein zu festes Anziehen, da übermäßiger Druck den Rahmen des Solarmoduls beschädigen kann.
6. Solarpaneele installieren
Sobald das Montagesystem fertiggestellt ist:Platzieren Sie die Solarmodule auf den Aluminiumschienen.Richten Sie die Paneele entsprechend dem Layoutplan aus.Module mit Klemmen befestigen.Die Schalttafeln sind gemäß der Systemauslegung elektrisch anzuschließen.
Während der Installation:Betreten Sie die Solarpaneele nicht.Schützen Sie die Moduloberflächen vor Kratzern.Steckverbinder sauber und trocken halten.Beachten Sie die Handhabungshinweise des Herstellers.
7. Erdung und Potenzialausgleich
Für die Sicherheit ist ein ordnungsgemäßes Erdungssystem erforderlich.
Typische Schritte:Aluminiumschienen werden mit Verbindungsclips verbunden.Erdungsleiter installieren.
Verbinden Sie die Montagekonstruktion mit dem Erdungssystem.Elektrische Durchgängigkeit prüfen.
Da Aluminium mit bestimmten Metallen reagieren kann, sollten gegebenenfalls kompatible Befestigungselemente und Korrosionsschutzmaßnahmen verwendet werden.
8. Endabnahme und Prüfung
Vor der Inbetriebnahme der Solaranlage ist eine vollständige Inspektion durchzuführen.
Mechanische Prüfung:Überprüfen Sie alle Schrauben und Klemmen. Strukturausrichtung bestätigen
,Stabilität des Fundaments überprüfen, Auf beschädigte Bauteile prüfen
Elektrische Inspektion:Erdungsdurchgang prüfen,Kabelführung überprüfen,Modulverbindungen prüfen
Testen Sie Wechselrichter und Schutzsysteme
Dokumentation:Führen Sie Aufzeichnungen über:Installationszeichnungen,Drehmomenteinstellungen,Inspektionsberichte
Materialzertifikate,Wartungsinformationen,Häufige Installationsfehler, die Sie vermeiden sollten
1. Falsche Fundamenttiefe
Ein flaches Fundament kann bei starkem Wind zu Bewegungen führen.
2. Schlechte Gleisausrichtung
Falsch ausgerichtete Schienen können zu Spannungen an Solarmodulen führen.
3. Zu fest angezogene Befestigungselemente
Übermäßiges Drehmoment kann Aluminiumbauteile oder Paneelrahmen beschädigen.
4. Mischen unverträglicher Metalle
Der direkte Kontakt zwischen Aluminium und bestimmten Metallen kann die Korrosion beschleunigen.
5. Missachtung lokaler Vorschriften
Beachten Sie stets die örtlichen Baunormen und technischen Anforderungen.
Wartungsempfehlungen
Aluminium-Bodenmontagekonstruktionen für Solaranlagen benötigen einen relativ geringen Wartungsaufwand, regelmäßige Inspektionen werden jedoch empfohlen.
Überprüfen:Lose Schrauben,Korrosion an den Verbindungsstellen,Strukturelle Bewegung,Stiftungssiedlung
Beschädigte Klemmen,Vegetationswachstum um die Stützen herum
Eine professionelle Inspektion wird in der Regel mindestens einmal jährlich empfohlen, insbesondere in Gebieten mit starkem Wind, viel Schneefall oder Küstenbedingungen.
Abschluss
Installation einesAluminium-Bodenmontagestruktur für SolaranlagenDie Installation von Solaranlagen umfasst mehr als nur die Montage von Schienen und Paneelen. Sie erfordert eine präzise Planung, ein exaktes Fundament, das richtige Anzugsmoment und die sorgfältige Ausrichtung aller Komponenten. Korrekt installiert, bieten Aluminium-Solarmontagesysteme eine leichte, korrosionsbeständige und langlebige Lösung für private, gewerbliche und industrielle Solaranlagen.
